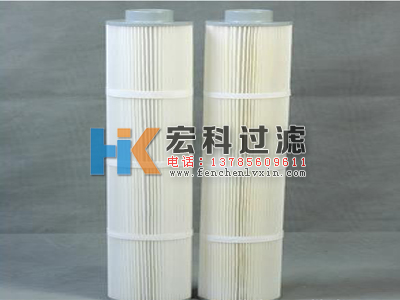

瓶颈式凸型盖除尘滤筒  |
特点及优点
为喷砂抛丸喷丸、粉末涂装专门设计，适应所有类型的粉尘，性能卓越。独特的陷窝折褶纹设计，确保１００％有效过滤面积及最大运行效率。耐破度强，采用国外先进技术配制专用滤芯胶粘接。最佳的折褶纹间距，使整个过滤面积上过滤均匀，减少滤芯压差，喷室内气流稳定，喷房、粉房清理更方便。折褶顶部圆弧过渡，提高有效过滤面积，过滤效率最佳，使用寿命延长。富有弹性，低硬度，单圈密封圈。用于空气密封，密封圈材质极富弹性，防止漏气与粉末兼容，不会变质。产品系列，适用不同安装方式，适用于垂直、水平等安装形式。适应于多种滤筒除尘器。反吹时无细小纤维脱落而避免影响除尘器过滤效率。
滤筒除尘器配套应用
|
序号 |
型号 |
规格 |
材料 |
适用设备 |
|
1 |
321000A |
325×1000×213 |
美国聚脂 |
台湾正华 |
|
2 |
2451000A |
245×1000×218 |
美国聚脂 |
台湾国泉 |
|
3 |
32660A |
325×660×213 |
美国聚脂 |
美国诺信 |
|
4 |
3260A |
325×600×213 |
日本聚脂 |
金马毫士达 |
|
5 |
32900A |
325×900×213 |
美国聚脂 |
美国诺信2000型 |
|
6 |
32600A |
325×600×213 |
美国聚脂 |
西德瓦格纳尔 |
|
7 |
32660B |
325×660×213 |
日本聚脂 |
英国依路达 |
|
8 |
15105D |
150×1050×80 |
南韩纤维布 |
台湾正华 |
|
9 |
4550E（终极过滤器） |
295×455×555 |
韩国滤纸 |
美国诺信 |
|
10 |
4550F（终极过滤器） |
500×500×50 |
韩国滤纸 |
美国诺信 |
|
11 |
4550H（终极过滤器） |
600×440×60 |
韩国滤纸 |
美国诺信 |
喷砂、抛丸、喷丸、喷粉专用滤芯主要技术参数
|
脉冲反吹气压
最大承受量 |
6－8Kg |
|
过滤精度 |
8-10UM |
|
过滤面积 |
8－12平方 |
|
最大通风量 |
920立方 |
|
最大挂粉量 |
4.5－6Kg |
|
过滤效率 |
99.9±% |
常用聚脂材料技术参数
|
基重 |
240g/m2
|
|
厚度 |
0.7(+/-)0.5mm
|
|
抗拉 |
横向810n/5cm
纵向660n/5cm
|
|
气阻 |
原始气阻小于30pa
|
|
透气度 |
60L/sm2
|
|
过滤精度 |
10um
|
除尘滤筒常用规格对照参照
|
滤筒型号 |
过滤材质 |
规格尺寸（mm） |
过滤面积（㎡）聚酯材料 |
过滤面积（㎡）纤维滤纸 |
备注 |
|
HK/3266 |
HK-1 HK-3
HK-2 HK-4
|
325×215×600/660 |
8-10.5 |
标准16-23 |
可根据客户要求或提供样品及图纸制作( 高度可达2米) |
|
HK/3566 |
350×245×660 |
13 |
|
HK/3290 |
350×245×900 |
15 |
|
HK/3270 |
325×215×705 |
12.5 |
|
HK/3280 |
325×215×800 |
14 |
|
HK/3210 |
325×215×1000
335×230×1000 |
16 |
|
HK/32-13 |
325×215×1320 |
18 |
|
HK/40-66 |
406×365×660
326×215×660 |
|
|
HK/46-66 |
460×345×660
350×245×660 |
|
